快开单层压滤器是针对于客户要求无残液、滤饼干燥、正压过滤的过滤器设备材质由SUS304/SUS316L不锈钢材质制作，主要结构组成：过滤缸筒体、过滤缸上盖（或者下盖）和吊环快开机构（可加装气缸装置）、不锈钢袋加强滤板（耗材滤布、滤膜、金属丝网，也可用于滤袋等）、支腿、压力表、放空阀等主要部件组成。
一、过滤原理：
单层板式压滤器是-种新型的过滤器，其设计结构简单、操作简便的过滤机 (以下简称LDYL压滤器) , 板式压滤器底部金属网支撑着过滤布(膜) ,液体由上而下进料,经过滤元后底部出液,杂质被拦截在滤布(膜)表面。滤材可以根据物料的不同,选择不同的材质和精度。
二、
快开单层压滤器结构示意图：
LDYL型保温单层过滤器是以不锈钢冲孔网为支撑，耗材滤布、滤膜 (或者不锈钢金属丝网)或者助滤剂（活性炭、硅藻土）作为过滤介质,利用氮气、压缩空气加压或者进料泵抽压实现固液分离效果的过滤机。
三、设备特点：
1、正压压滤器过滤精度高。滤网上铺有滤布,下盖法兰套圈可设计为快开结构，吊环锁紧，方便拆卸，物料可直接用滤布、滤膜进行过滤,稍加循环即可清澈出液。也可在滤布上预涂硅藻土等助滤剂,不会出现传统硅藻士过滤机出现的漏土、穿滤、滤层脱落等现象。
2、可正压亦可负压。过滤时,可以通过泵加压(正压),或者真空泵抽负压 ,特别粘稠物料也可上压下抽。
3、过滤滤饼层稳定。滤膜或滤布水平铺在滤网上,能够保持滤饼层的稳定性,避免滤饼脱落现象的发生。
4、容渣量大，当物料比较少,杂质比较好过滤的时候,能够形成很厚的滤饼层,设备可拦截大量杂质。
5、其特点无残液、滤饼干。通过压缩空气或氮气可将罐体物料全部压净。然后继续向吹气口充入气体进行干燥滤饼。
6、卸料方便。板式压滤器采取下开盖卸料、气缸辅助卸料设计,吹干滤饼后,可以通过气缸打开或者关闭下盖,节约人工,操作便捷。
7、可拆卸清洗,实现无死角,也可达到卫生级抛光要求，用于制药、精细化工等行业。
8、滤布、滤膜作为耗材经济实惠，滤材通常为普通的滤布,价格便宜,还可以再生清洗使用。

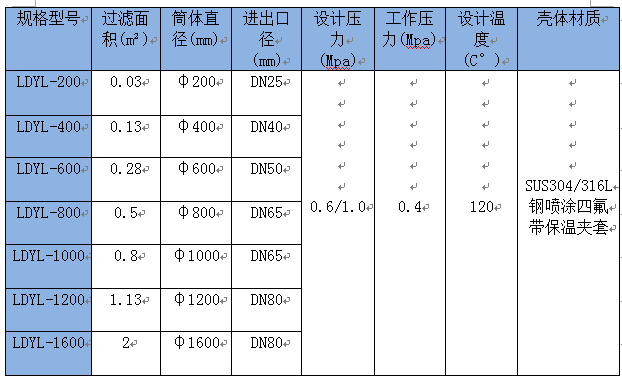

快开单层压滤器选型技术参数表：
注：可根据特殊工况条件设计不同的结构，喷涂/板衬四氟，保温夹套结构。
